APRS сеть в картинках

февраль 2026

Технологии на базе протокола AX.25, которые включают в себя APRS (Automatic Packet Reporting System) и Packet-radio - простые, функциональные, гибкие и недорогие.

Радиолюбители могут разворачивать эффективные сети (передачи данных) в любых условиях, используя широкий ассортимент оборудования.

Рассмотрим проверенные (в радиосети Северного Кавказа) варианты использования APRS и Packet-radio:


1200/9600bps

Какую скорость выбрать для APRS-сети? Если современные радостанции поддерживают обе.

Для скорости 1200bps выпускается больше оборудования. На 1200bps можно использовать любую радиостанцию, хоть дешевую носимую, типа Baofeng. На скорости 1200bps обеспечивается большая площадь покрытия, немного превосходящая голосовой FM.

Скорость 1200bps работает даже в диапазоне 29МГц. Радиолюбительские спутники, используют эту скорость для передачи телеметрической информации. На международной космической станции (ISS) работает ui-digi на 1200bps, потому что она устойчива к эффекту Доплера.

Скорость 9600bps поддерживает меньшее кол-во оборудования (Kantronics, Kenwood, Yaesu, Motorola). Чтобы радиостанция могла работать на 9600bps у неё должен быть линейный вход и выход. Зона покрытия UI-DIGI на скорости 9600bps будет в 2-5 раз меньше чем на 1200bps. Связанно это с большим соотношением сигнал/шум требуемым для декодирования сигнала.

Из нашей практики, 9600bps лучше использовать только на 432.5МГц, в режиме packet-radio, если речь не идёт о покрытии. На 144.8МГц высокая скорость работает, но из-за помех, не так хорошо.

Раньше скорость 300bps использовалась на КВ. Теперь (когда разработаны эффективные протоколы) в ней нет смысла, лучше работать в BPSK, QPSK.

Режимы FX.25 и IL2P, действительно улучшают качество радиосвязи и дальность. Используйте их, там где это возможно! FX.25 уже реализован в DireWolf, Kantronics, UZ7HO-модем.

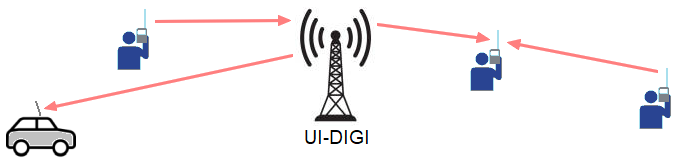

UI-DIGI

Главный элемент aprs-сети - дигипитер понимающий парадигмы (ui-digi). Ему не нужен интернет, он устанавливается максимально высоко и от него зависит стабильность работы носимых/возимых радиостанций и треккеров.

###

Эта простая конфигурация обеспечивает базовые возможности aprs, а именно:

Если у вас есть правильно настроенный ui-digi, на высоком месте - у вас уже есть хорошая aprs-сеть!

Оптимальный комплект, это штыревая антенна, Motorola GM-160, Kantronics KPC-3+ (KPC-3XE). Для питания, солнечная батарея с аккумулятором и контроллером или блок питания на 15А.

✔ Главная задача UI-DIGI - обеспечить максимальное покрытие территории!

Если в вашей сети несколько UI-DIGI, совсем необязательно чтобы они друг друга слышали. Будет лучше, если каждый UI-DIGI находиться в зоне действия локального iGate. Через них, вы можете обьединить отдельные зоны покрытия в общую сеть.

Мобильное оборудование не должно работать как UI-DIGI.


pBBS

Чтобы расширить возможности предыдущего комплекта на Kantronics и добавить автономный почтовый ящик, нужно его включить в настройках и определить некоторые параметры. Почтовые сообщение можно пересылать и хранить в энергонезависимой памяти TNC.

###

Теперь, к предыдущим возможностям добавим следующие:

Remote access
TNC-контроллеры Kantronics позволяют администратору подключаться к нему удалённо (по эфиру) и менять любые параметры (включая перезагрузку, сброс, уровень девиации и тд)! Поэтому, добавляем ещё одну важную возможность:

Для режимов UI-DIGI, pBBS, Remote access - не нужен доступ к сети internet.

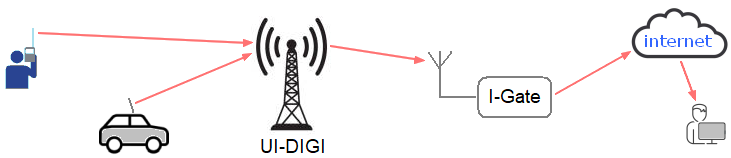

iGate

iGate (internet gateway) не является обязательным элементом APRS сети, он перекидывает маяки и сообщения в мировую сеть и обратно. На покрытие он не влияет!. С ним, вашу активность в эфире, увидят радиолюбители других регионов.

###

iGate не обязательно устанавливать высоко, с мощной радиостанцией. Достаточно носимой радиостанции или SDR-приёмника. Главное условие - шлюз должен слышать UI-DIGI (тогда от него будет польза).

Шлюз (iGate) должен быть постоянно подключен к интернету, но требования к трафику и скорости низкие, мобильный интернет GPRS/EDGE подойдёт. Подходят тарифы для интернет-вещей.

Чтобы расширить возможности шлюза, в него можно (но не всегда целесообразно) добавить функционал ui-digi и aprs-is gate.

iGate добавит следующие возможности:

Добавлять iGate режим UI-DIGI имеет смысл только когда к нему подключена мощная радиостанция, хорошая антенна и расположен он в "удачном" месте.

Направлять пакеты из интернета в эфир имеет смысл, когда вы хотите чтобы пользователи со смартфонами (находящиеся в вашем городе) также были видны в эфире и могли переписываться с пользователями радиостанций.

Создавать обьекты на карте имеет смысл для визуализации радиолюбительских точек активности. Например радиоклуба, ретранслятора, собрания и тд.

✔ Не создавайте на карте маяки и обьекты непонятного назначения!

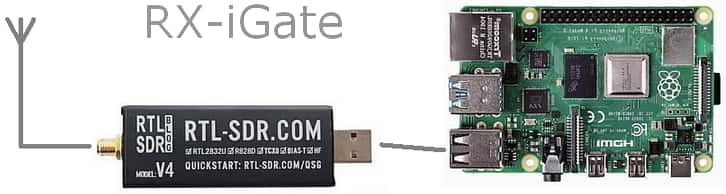

RX-iGate

RX-шлюз не может передавать в эфир, а в остальном аналогичен iGate. Он не может быть UI-DIGI или aprs-is шлюзом. Он может принимать маяки из эфира, а также выводить маяки и обьекты на карту.

Достоинство RX-iGate в простой конструкции и маленьком размере, его можно установить на чердаке или другом удалённом помещении.

###

В APRS-сети Северного Кавказа, мы тестировали вариант с Raspberry_Pi + RTL-SDR приёмником и программами direwolf, multimon-ng. SDR-приёмник удобен тем что можно удалённо менять aprs-частоты и принимать сигналы на разных диапазонах, по расписанию.


APRStt

APRStt это технология передачи маяков от радиостанций не поддерживающих APRS. Делается это с помощью DTMF-последовательностей, которые можно набирать на клавиатуре или заранее записать в память радиостанции.

Полученные (из эфира) DTMF-последовательности декодируются и передаются в виде обычного APRS маяка, в эфир.

APRStt может работать на частоте UI-DIGI или на другой, отдельной (заранее оговоренной) для таких радиостанций. Для APRStt режима используется программа DireWolf.

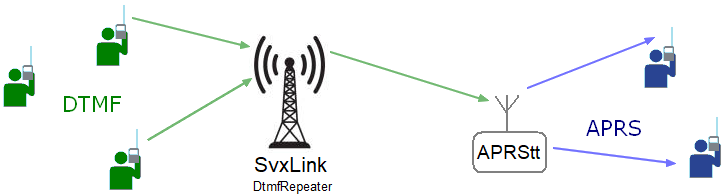

Рассмотрим пример когда APRStt работает на частоте APRS:

###

Какой функционал добавит APRStt в вашу сеть:

APRStt шлюз кодтверждает принята ли DTMF последовательность от радиостанции, азбукой морзе (по умолчанию) или голосом! Пользователям APRStt нужно раздать инструкции с набором доступных команд и правилами их передачи. Пользователи APRStt не погут получать APRS маяки и сообщения!

Зачем здесь SvxLink?
Сервер SvxLink играет в APRStt сети роль UI-DIGI, он умеет работать в режиме DTMF-ретранслятора! Он не просто ретранслирует DTMF, а восстанавливает полученные dtmf-последовательности (если нужно) формирует их заново и уже затем ретранслирует.

Пользователь может набирать DTMF-последовательность медленно, разной длины, с паузами, а SvxLink DTMF-ретранслятор это устраняет и передаёт последовательности быстро и точно, на APRStt узел.

SvxLink DTMF-ретранслятор это не обязательный элемент, но он может выполнять много разных функций и находится на другой частоте, что делает его универсальным элементом радиолюбительской радиосети.

✔ SvxLink идеален для APRStt как умный dtmf-ретранслятор!

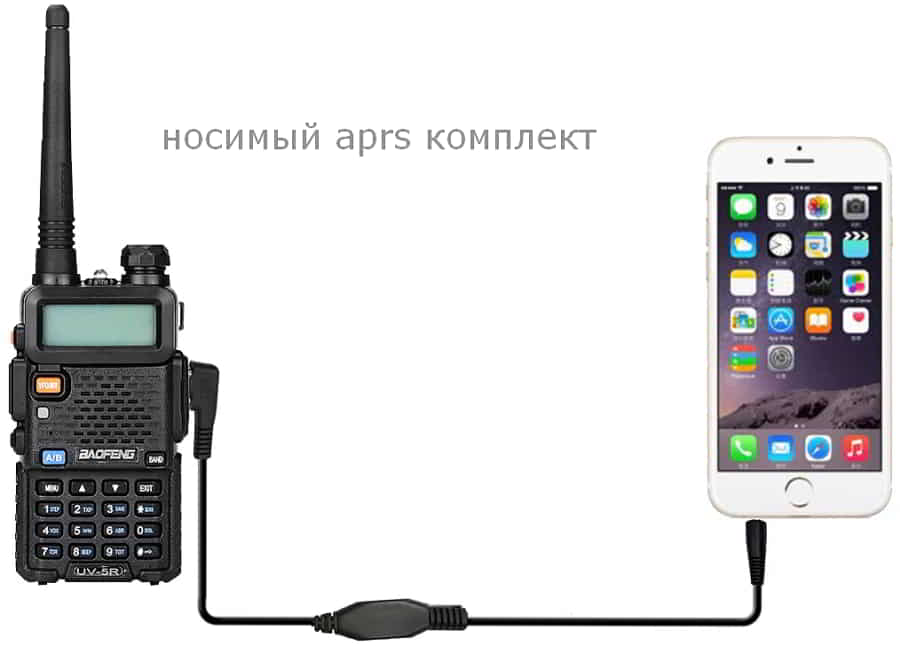

Носимый комплект (Tracker)

Радиостанции со встроенным APRS - шикарный вариант, но их ассортимент ограничен. Поэтому, мы тестировали несколько комплектов на простых радиостанциях и смартфонах.

В таком комплекте, на PTT нужно нажимать самому (это не проблема), тем более что делать это придётся редко.

Интерфейс можно купить на AliExpress или сделать самому, ничего сложного в нём нет. Читайте статью Смартфон + Радиостанция и смотрите видео ra3tlb.

###

У смартфона должен быть разьём стандарта CTIA (3.5мм), и нужно установить программу APRSdroid. Необходимо отрегулировать уровень приёмного сигнала из эфира (уровнем громкости радиостанции) и уровень девиации (уровнем громкости смартфона).

Программа APRSdroid, заметно увеличивает потребление от батареи. Поэтому лучше использовать не старый смартфон, а купить новый, но недорогой. На день/два заряда обычно хватает.

Было замечено, что смартфоны по разному декодируют aprs-сигналы из эфира, тут уж как повезёт.

APRSdroid может принимать маяки из эфира или интернета, но не может работать как UI-DIGI, iGate или APRStt. Также APRSdroid может передавать свой маяк в эфир или интернет (если он есть).

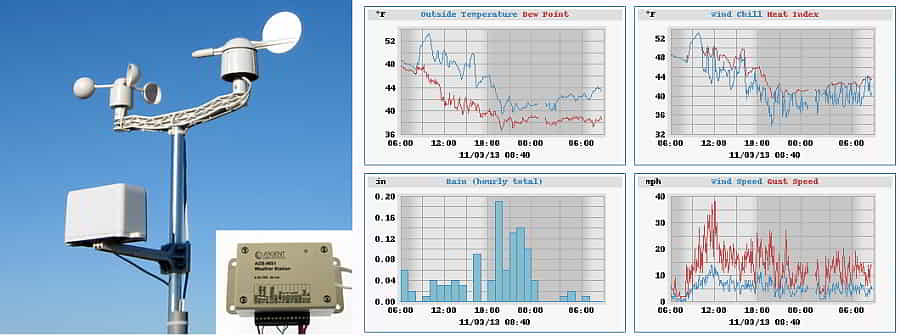

Метеостанция

Радиолюбительская метеостанция для APRS состоит из метео-датчиков и програмного обеспечения, способного формировать APRS-маяки.

WeeWX - бесплатная программа с открытым исходным кодом, написанная на Python, которая взаимодействует с вашей метеостанцией для формирования маяков, создания графиков, отчетов и HTML-страниц. Список совместимых с WeeWX метеостанций довольно большой.

ADS-WS1 - полноценная метеостанция, которая может формировать APRS-маяки и подключаться к радиостанции (TNC не требуется). Также её можно подключить к ПК, через порт RS-232.

ADS-WS1 может формировать голосовые сводки погоды, с помощью встроенного синтезатора.

###

Для полноценной работы метеостанции, не нужен internet!
