На этой страничке, вы ознакомитесь с платами RN6LJT, для радиолюбителей. История его разработок началась в 2017 году, когда для построения цифровых точек доступа, потребовались платы согласования для Arduino.
Платы MMDVM-RN6LJT разработанные в 2024/2025 годах
плата DV/FM
Единственная плата которая полностью реализует все возможности MMDVMHost и Pi-Star!
Плата подключается к заднему разъёму радиостанции MOTOROLA. Светодиоды на плате показывают её режим работы. Подстроечный резистор устанавливает нужную девиацию передатчика.
APRS
В режиме AX.25 плата хорошо работает с программой APRX и другими. Плата не имеет отдельного светодиода для индикации AX.25 режима. Более подробно читайте в статье "MMDVM в режиме APRS".
FM
Аналоговый FM режим сформирован в виде USRP/RAW/IAX потока через последовательный порт.
Для индикации режима FM, используются два одновременно горящих светодиода D+ и YSF. Читайте статью "MMDVM в режиме FM".
На плате есть контакты для подключения вентилятора и oled-дисплея. Вентилятор на 12В, подключается к контактам FAN, квадратная прощадка контакта, это +12В, круглая площадка, это корпус (-12В). Логика его работы, следующая: Вентилятор включается при нажатии PTT, после отпускания PTT, вентилятор работает ещё 30 секунд, после этого отключается.
плата только FM/APRS
Аналоговая палата на базе CM108, работает с любыми программами поддерживающими GPIO в CM108:
GPIO3 для PTT GPIO4 для FAN VOL_DN для COS... в первую очередь, это SVXLink, Dire-Wolf, alterFRN. Плата подключается к заднему разьёму радиостанции MOTOROLA.
Соединение платы с Raspberry_Pi происходит через стандартный кабель USB ↔ microUSB. Отдельное питание подавать (на эту плату) не нужно.
плата персонального HotSpot
Это маломощный, дуплексный hotspot. От других (аналогичных) плат его отличает наличие простых диапазонных фильтров, максимальный разнос антенн и разнесённые элементы относящиеся к приёмному и передающему трактам. Эти меры уменьшают забитие.
Питается плата от USB разьёма. Используется 4-х слойная разводка проводников.
Устаревшие платы RN6LJT, смотрите ниже
Плата MMDVM-RN6LJT разработки 2021 года
Алексей RN6LJT разработал новую MMDVM плату, на более мощном и современном процессоре STM32. Плата совместима с Pi-Star, имеет расширенный функционал, подходит для симплексных и дуплексных цифровых точек доступа.
Версия прошивки 20210101
В новой версии платы больше светодиодов, показывающих режим её работы. Подключение к компьютеру осуществляется кабелем USB ↔ microUSB от смартфона. Отдельное питание плате не требуется.

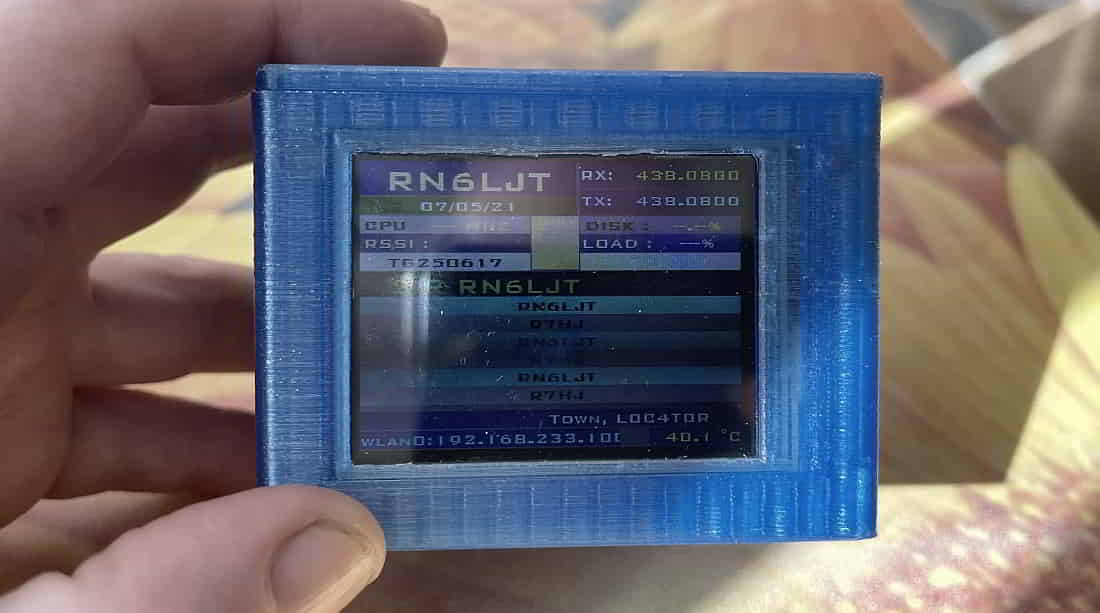

К новой плате можно подключить дисплей. На фото показан дуплексный вариант для создания FM/DV репитера.
Особенность используемой схемотехники заключается в том что регулировка входного уровня (как на других платах) не требуется. За регулировку уровня девиации передатчика, отвечает единственный подстроечный резистор.
Плата MMDVM-RN6LJT разработки 2019 года
Алексей RN6LJT разработал свой вариант MMDVM совместимой платы для Pi-Star. Плата подходит для симплексных и дуплексных радиолюбительских точек доступа.
Плата компактная, на ней распаян разъём для подключения к заднему разьёму MOTOROL-ы. К Raspberry_Pi плата подключается стандартным микро-usb кабелем.
Вид платы с двух сторон. В Pi-Star плата определяется как STM32-DVM (USB).
Регулировка уровня входного сигнала не требуется, поэтому на плате установлен только один подстроечный резистор, который регулирует девиацию передатчика (2.8кГц для YSF).
Плата установлена в задний разъём моторолы.
С другой стороны подключается стандартный кабель микро-usb, который идёт в USB Raspberry Pi. Отдельное питание не требуется!
В дуплексный комплект, для репитера, входит дополнительная плата, которая соединяется с основной.
Светодиодные индикаторы расположенные на плате RN6LJT, соответствуют таким же индикаторам на стандартной MMDVM.
Плата MMDVM_RN6LJT подойдёт не только для радиостанций MOTOROLA, однако вам потребуется самостоятельно перепаять разьём.
Сборка MMDVMHost для Windows, которая работает с указанной платой.
Вид сзади.
Плата MMDVM-RN6LJT разработки 2018 года

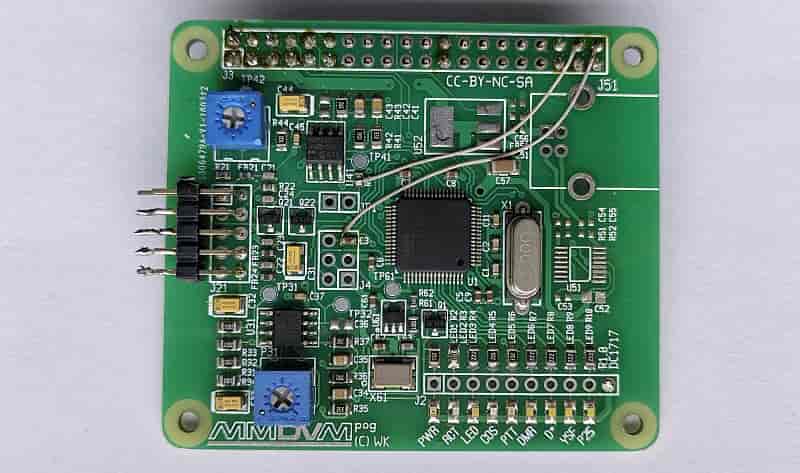

Устанавливается на 40-а контактный разьём Raspberry_Pi. Это устаревший тип платы, который не рекомендуется к применению.
Главные отличия от оригинала, это отсутствие необходимости регулировать уровень сигнала на входе и возможность обновлять прошивку платы прямо в Raspberry_Pi, не вынимая её.
Разработкой и изготовлением плат, Алексей занимается в свободное время, поэтому не требуйте быстрых ответов и активной переписки с вами.
